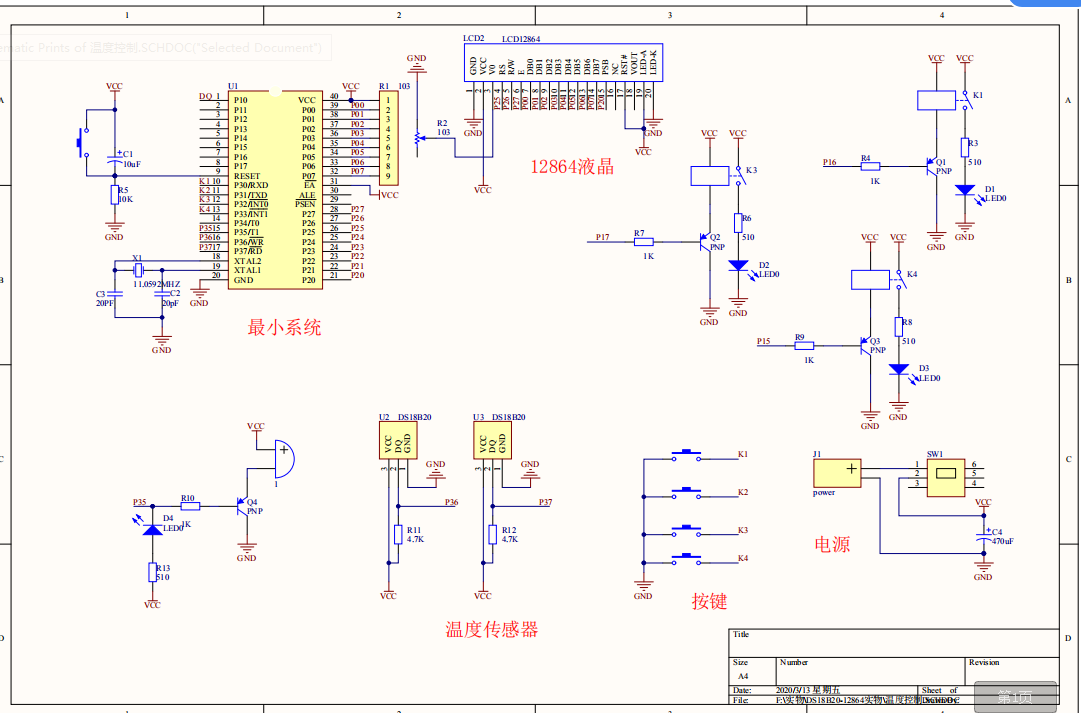

如下电路，为啥两个5V继电器和一个无源蜂鸣器同时动作，12864会变暗？电压也会下降

如下电路，为啥两个5V继电器和一个无源蜂鸣器同时动作，12864会变暗？电压也会下降,

,供电不足呗,你是不是用USB供的电,USB线不够粗,用1A的电源就好,或者是存线不合理,继电器供电直接接到供电输入处,,电源没稳压，或者是带负载能力弱，电压下降已经说明问题了。,你测试以下5v电源电压有否下降，感觉是电源功率不够或线阻太大,因为当PNP三极管导通后，流过继电器、,蜂鸣器或继电器功耗比较大。因为当PNP三极管导通后，路过蜂鸣器或继电器的电流非常大，导致主电源跌落。,蜂鸣器或继电器的功耗比较大，当三极管导通时，流过的电流比较大，导致电源电压跌落。,几个三极管电路全部都是不合理的
蜂鸣器最好加一个电阻,10欧或者几十欧都行,声音是可以的

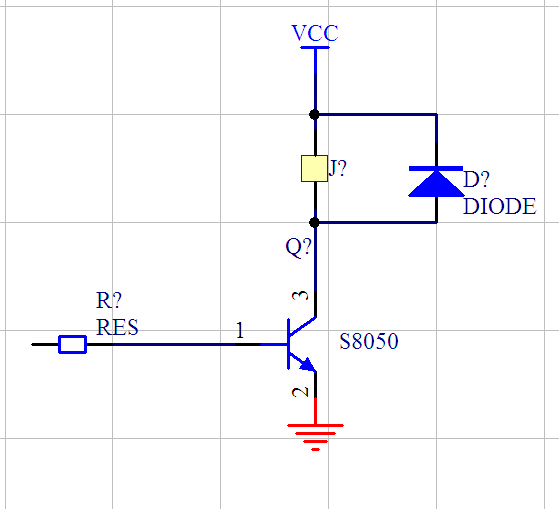

继电器要加二极管,像这样,不要接在E极,接C极

,因为这两个东西，工作时，功耗比较大，一旦开始工作，系统电流会增大，可以在电源端加一个100-470uf的电解电容，看看情况能否改善。,或者像这样，加个二极管,

您好，接Ｃ和接Ｅ的区别在哪里？,

您好，那咋解决呢？,

您好，我现在的电路已经加了这个电容,电路待改进，但主要是电源部分造成的。
我的实验板子上也是类似现象，蜂鸣、继电器同时工作的话，1602液晶屏的亮度就会变化。
除了USB口供电外，再插上外接9V稳压电源，此现象就明显减轻的。
,

Ic = Ie – Ib,可以去那个宝上买个增压模块或者稳压模块，,

难道我画的那个电路太小了吗？应该可以看得到的呀,供电不足，驱动蜂鸣器和继电器都需要大电流，建议增加电源驱动能力，多个电源隔离，不要相互干扰。,也可以看一看电压变化，电源电压和12864的VCC,蜂鸣器和继电器应该也是要加续流二极管得把
,

好的，我查查，谢谢,

那咋解决呢？,建议楼主像我一样用外置供电的扩展，电流充足电压稳定，因为电脑本身输出电流不够，并且线长损耗大！,我认为是电流不够的表现！两个继电器就快100毫安了，再加Lcd，还有蜂鸣器。,供电电流不够。,功耗过大,降低功耗,继电器回路和蜂鸣器回路均需要降低功耗,你可以先计算一下这3个回路的功耗,看你的电源功率够不够,如不够加入电阻降低功耗,或者增加你电源回路的功率,二者选其一!,

好的，谢谢指导。,

  我用充电宝也不行，最大输出2.1A，可以不行,线损太大，缩短VCC供电线，用好一点、粗一点的线供电。或者程序简单的话可以改成分时动作，操作完一个以后再加适当的延时几个毫秒，继电器1——>继电器2——>蜂鸣器,供电不足 继电器需要的功率太大,

好的，我试试,我已经用两路电源供电，现象明示好转。
