STM8S103单片机模拟通道可以直接做模拟信号输入么?

STM8S103单片机模拟通道可以直接做模拟信号输入么?,大侠们,问个比较弱智的问题, STM8S103单片机模拟通道可以直接做模拟信号输入么? 由于电路要求,需要采集两个模拟信号…

STM8S103单片机模拟通道可以直接做模拟信号输入么?,大侠们,问个比较弱智的问题,
STM8S103单片机模拟通道可以直接做模拟信号输入么?

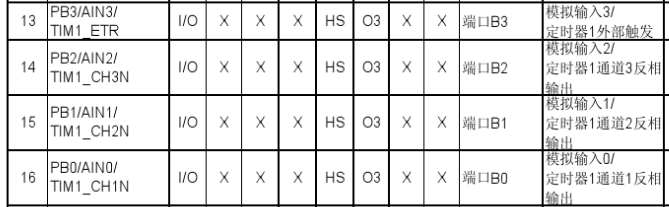

由于电路要求,需要采集两个模拟信号(一个温度信号,一个电流信号),,手册里的方框图里介绍了多达5个通道的ADC,细查手册该单片机引脚说明只有一个ADC通道,不太明白其它4个ADC通道在哪里,另外这4个模拟输入通道是否可以直接接模拟信号呢?还是需要另加AD转换才行?
麻烦指导一下,谢谢!



STM8S103单片机模拟通道可以直接做模拟信号输入么?插图



STM8S103单片机模拟通道可以直接做模拟信号输入么?插图(1)

,一个AD转换器,5个输入通道。5个输入通道共用一个AD转换器,分时复用。在模拟信号小于等于Vref时,可以直接接到Ain上。注意,如果信号太小就需要放大。

作者: soufei
